Membuat dua koneksi jaringan dari satu kabel UTP

 Membuat dua koneksi jaringan dari satu kabel UTP

Biasanya kita menggunakan 1 kabel UTP untuk 1 koneksi jaringan komputer saja.
bila Agan merasa butuh koneksi 2 Jaringan mengggunakan 1 kabel UTP apa bisa?
Tentu bisa gan....
Demi menghemat biaya tanpa harus membeli kabel baru,lalu berlelah-lelah instalasi ulang kabel jaringan.
Kita bisa membuat 1 kabel UTP untuk 2 jaringan komputer.

Sobat kreatif mari kita mulai mencoba ^^

Susunan kabel UTP untuk koneksi standar antara PC – Switch memakai koneksi straight,  susunannya adalah :
PO-O-PH-B-PB-H-PC-C (putih orange – orange – putih hijau – biru – putih biru – hijau – putih coklat – coklat) di kedua ujungnya.



Pada dasarnya, plat kuningan pada port UTP yang digunakan hanya urutan plat ke 1-2-3-6,
 yang berarti 4,5,7,8 tidak terpakai.

Kita akan menggunakan urutan plat ke 1-2-3-6
Gunakan urutan kabel seperti contoh berikut .
  • Jaringan ke-1 : PO-O-PH-H  (Urutan sama untuk kedua ujung kabel)

Jaringan ke-1
salah satu ujung kabel UTP untuk Jaringan ke1

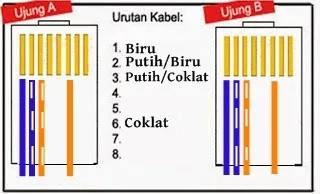

  •  Jaringan ke-2 : B-PB-PC-C (Urutan sama untuk kedua ujung kabel)




Jaringan ke-2








salah satu ujung kabel UTP untuk Jaringan ke2


perhatikan baik-baik bahwa Port kuningan RJ-45 yang digunakan adalah slot 1-2-3-6,


  • Jika sudah, maka satu ujung sudah selesai, tinggal buat di ujung satunya lagi.
  • Seperti terlihat pada gambar diatas. Ane melilit kabel dengan sedikit solasi hitam,supaya RJ-45 mencengkram kabel dengan kuat. demi keamanan supaya tidak lepas dan kabel patah gan..

setelah itu kabel UTP Modifan  siap saji.....
 colokkan pada hub,switch,wireles atau lubang hidung aganpun boleh.hheu
keren kaaan. sekarang 1 kabel UTP agan sudah siap dipakai untuk 2 jaringan komputer.
selama ane pake. efek negatif kecepatan transfer atau upload tidak ada gan .

jika ada masukan boleh komen di bawah.
terimakasiiih ^^
